VULCAN CALORE NATURALE

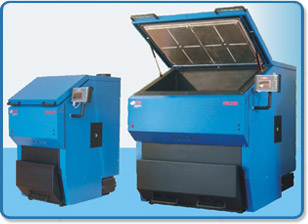

La VULCAN è una caldaia costruita in acciaio, materiale refrattario e con griglia di combustione in ghisa. Questi particolari accorgimenti di costruzione
insieme ad un efficace isolamento, garantiscono una minima dispersione di calore e fanno si che la VULCAN si ponga tra le migliori caldaie a legna
disponibili sul mercato.
La combustione è garantita da un ventilatore che lavora in depressione comandato da un convertitore di frequenza (inverter) che assicura in ogni momento
l’apporto ottimale di aria primaria in camera di combustione. L’aria secondaria viene comandata da una sonda al biossido di zirconio (sonda lamba) che
regola l’immissione dell’aria in relazione alla percentuale di ossigeno presente nei gas combusti.
.
Questo processo di combustione gestito dal quadro comandi in modo del tutto automatico, permette di bruciare, senza
noiose regolazioni, la legna in tutte le sue forme.
La particolare costruzione con 3 giri di fumo effettivi permette il massimo scambio termico tra fumi ed acqua.
L’ultimo giro fumi attraverso la fascia tubiera si compia dal basso verso l’alto così che le ceneri si depositino nel cassetto di raccolta prima
dell’ingresso nella fascia tubiera.
PERCHE’ E’ NATO IL PROGETTO VULCAN
- Per non dipendere da fornitori esteri in termini di prezzo, assistenza e ricambi
- L’esperienza pluriennale nell’utilizzare le migliori tecnologie esistenti sul mercato hanno consentito di realizzare il progetto ideale
- La necessità di conciliare una qualità di materiali costruttivi e tecnologici pensando anche ai costi installazione che il cliente finale dovrà sostenere
- Perché l’educazione ambientale del nostro paese è ormai maturata e sempre più persone decidono di riscaldarsi rispettando l’ambiente

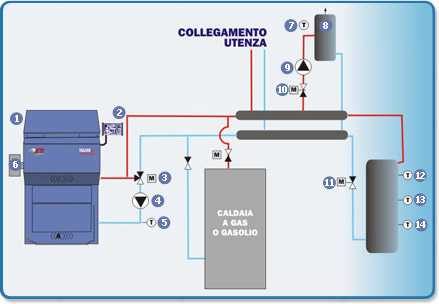

SCHEMA TIPO
Nel grafico è illustrato un esempio di come può essere collegata idraulicamente la caldaia VULCAN.
1. Caldaia VULCAN
2. Quadro elettrico di gestione
3. Valvola a tre vie modulante
4. Pompa caldaia a legna
5. Sonda di ritorno
6. Temperatura in caldaia
7. Bruciatore a gasolio
8. Sonda di temperatura
9. Acqua sanitaria
10. Bollitore acqua calda sanitaria
11. Pompa circuito acqua calda sanitaria
12. Valvola motorizzata a due vie
13. Circuito acqua calda sanitaria
14. Valvola motorizzata a due vie
15. Circuito accumulo acqua calda
16. Sonda temperatura accumulo 1
17. Sonda temperatura accumulo 2
18. Sonda temperatura accumulo 3
.
SCAMBIATORE DI SICUREZZA
La caldaia è dotata di uno scambiatore d’emergenza. Nell’eventualità di un eccesso di temperatura lo scambiatore, impiegando acqua proveniente dall’impianto idrico, favorisce l’abbassamento della temperatura in caldaia.

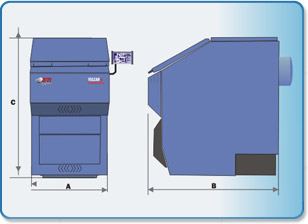

| MODELLO | A (mm) | B (mm) | C (mm) | PESO | ACQUA | LEGNA | TUBO |
|---|---|---|---|---|---|---|---|
| 30 | 795 | 1195* | 1490 | 950 | 170 | 180 | 200 |
| 45 | 795 | 1196* | 1490 | 960 | 170 | 180 | 800 |
| 55 | 795 | 1380* | 1560 | 1100 | 217 | 240 | 200 |
| 65 | 795 | 1380* | 1560 | 1120 | 217 | 240 | 200 |
| 75 | 795 | 1565* | 1560 | 1360 | 252 | 295 | 200 |
| 85 | 795 | 1565* | 1560 | 1380 | 252 | 295 | 200 |
| 115 | 1335 | 1380* | 1560 | 1600 | 395 | 475 | 250 |
| 150 | 1335 | 1565* | 1560 | 1750 | 430 | 575 | 250 |
*ventilatore fumi escluso (500 mm)
BRUCIATORE SUPPLEMENTARE
Nel caso non possiate caricare la caldaia (assenze prolungate) la VULCAN è predisposta al montaggio di un bruciatore a gasolio che vi garantirà comunque l’energia necessaria al vostro impianto.
GARANZIA DEL COSTRUTTORE
Il corpo caldaia è garantito dalla Ecotermica Impianti s.r.l. per 6 anni. Il progetto VULCAN nasce dopo anni di esperienza
maturata dalla Eco Termica Piemontese s.r.l. nel settore delle energie rinnovabili.
Quest’esperienza ci ha permesso di realizzare un prodotto qualitativamente superiore alle attuali caldaie in commercio e nonostante la tecnologia innovativa offrire, una caldaia di comodo e facile utilizzo da parte di tutti.

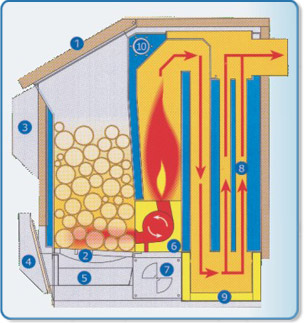

1. Portellone carico legna
2. Griglia camera combust. in ghisa
3. Quadro elettrico di controllo a microprocessore
4. Portellone inferiore con serranda aria primaria
5. Cassetto raccolta ceneri
6. Camera di post combustione in materiale refrattario
7. Serranda aria secondaria
8. Fascia tubiera
9. Cassetto raccolta ceneri
10. Scambiatore di sicurezza
.
UNA CALDAIA SEMPLICE
Il carico della legna avviene in modo comodo e semplice grazie all’apertura dall’alto del vano di carico ed il capiente contenitore del combustibile
garantisce, nel caso di un corretto dimensionamento dell’impianto, un autonomia di circa 24 ore.
La facilità degli interventi per la pulizia e rimozione delle ceneri, grazie agli appositi cassetti, fanno si che il confort operativo della VULCAN si
avvicini molto ad una caldaia a gasolio piuttosto che a legna.

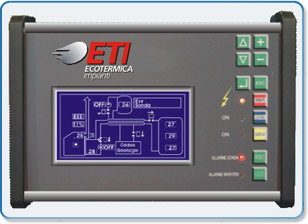

PANNELLO DI CONTROLLO
- Totale automatismo in tutte le fasi di combustione
- regolazione dell’immissione dell’aria primaria e secondaria
- Controllo temperatura nell’accumulatore tampone
- Regolazione della valvola a 3 vie per la miscelazione del ritorno dell’acqua in caldaia onde evitare condense corrosive
- Regolazione in continuo del ventilatore fumi
- Utilizzo calore residuo
- Gestione dell’eventuale bollitore dell’acqua sanitaria. Attraverso il menù del pannello l’utilizzatore può controllare le diverse condizioni di funzionamento ed interagire con esse per adeguare senza problemi l’impianto alle proprie esigenze
.
L ’ ACCUMULATORE TAMPONE
L’utilizzo dell’accumulatore tampone è una scelta vincente perché permette alla caldaia di lavorare in condizioni ottimali. Grazie a questo sistema otteniamo diversi vantaggi:
- Rendimento maggiore
- Minor consumo di legna
- Ridotto inquinamento ambientale potendo garantire elevate temperature dei fumi
- Viene scongiurata la presenza di condense, prima causa del deterioramento delle parti meccaniche della caldaia
- Miglior confort di funzionamento
